システム開発
長年培った技術や開発実績をベースとして、お客様が要望する装置の機能や役割を把握し、構想をカタチにいたします。
システム開発フロー
開発実績

システム開発フロー

システム開発フロー
仕様設計
↓
機能設計
↓
ファーム設計・ボード設計・構造、機構設計
↓
試作・組立・評価

開発実績

12G-SDIボード/FPGA開発

12G-SDI信号などの高速伝送を有する製品開発において、最適なボード/FPGA設計、シミュレーションおよび実機検証を短期間で実施し製品化を実現。

System_Sub_mark

ボード開発

PT基板上のSIシミュレーションモデルとして、高速SerDesはIBIS-AMI、差動Viaや配線を分布定数モデルを使用し、2.5次元電磁界解析を実施

モデル
データレートシミュレーション結果実機測定結果
11.88Gbpsシミュレーション結果実機測定結果
System_Sub_mark

FPGA開発

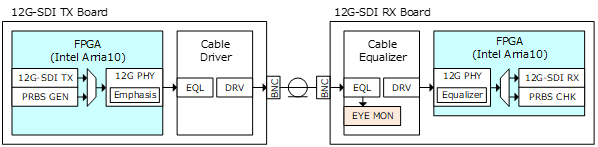

FPGA内にPRBS Generator/Checkerを具備することで、end-to-endでの伝送品質測定を実施

12G-SDI TX Board
FPGA Intel Arria10
12G-SDI RX Board
System_Sub_mark

使用ツール

■ボードツール

  • Cadence OrCAD
  • Zuken CR-5000BD
  • Keysight ADS

■FPGAツール

  • Mentor ModelSim
  • Intel Quartus Prime
地上デジタル放送波IP転送試験装置

特定地域の電磁波を遠隔地に転送する手段として、受信電磁波を直接サンプリングしてA/D変換し、Ethernetで対向側に転送させる。受信側ではD/A変換後に、無線信号で送信する。

項目仕様
転送帯域6Mbps (1ch)
Ethernet IFIEEE802.3ab (1000BASE-T)
IEEE802.3z (1000BASE-SX/LX)
RF IFVHF帯 (470MHz~770MHz)
地上デジタル放送波IP転送試験装置
センサリングシステム

センサボードとCPUボードの2枚1セット。センサボードには各種センサを搭載し、センサにて感知した情報を無線通信にてCPUボードに送信する。受信したCPUボードは各種IFより出力する。

無線モジュール
ボード図
センサボード              CPUボード
